Внешняя антеннаВнешняя антенна
Внешние антенны системы ретрансляции сотового сигнала
Внешняя антенна играет важнейшую роль в системе усиления и ретрансляции сотового сигнала. От того, насколько правильно выбран тип внешней (наружней) антенны, насколько правильно установлена и юстирована эта антенна, во многом зависит качество сотового сигнала внутри помещения.
Основные параметры внешних антенн - это частотный диапазон, коэффициент усиления и диаграмма направленности.
Дополнительно, при расчете и монтаже системы усиления сотового сигнала учитываются тип наружней антенны (коллинеарная, волновой канал Yagi, панельная, фазированная антенная решётка, параболлическая и т.п.), поляризация (вертикальная, горизонтальная, циркулярная и т.п.), ветровая нагрузка, тип крепления, тип высокочастотного разъёма, коэффициент стоячей волны (КСВ), температурный диапазон и т.д.
Мы имеем большой ассортимент внешних антенн с различными характеристиками для использования практически в любых условиях монтажа.
Основные типы внешних антенн
Штыревые антенны
Классическая штыревая антенна представляет собой вибратор длиной в 1/4 длины волны и систему заземления. В простейшем случае система заземления является системой четвертьволновых противовесов.
Штыревые антенны имеют круговую диаграмму направленности, что позволяет обеспечивать большую площать радиопокрытия.
Так же, к положительным характеристикам штыревых антенн относятся малые габариты и небольшая ветровая нагрузка.
Штыревая антенна ММВ AO-900-3
Штыревая антенна для систем усиления GSM-сигнала. Диапазон рабочих частот 824-960 МГц, коэффициент усиления 2 dbi, диаграмма направленности 360 град.,поляризация вертикальная.
Применяется в условиях хорошего сигнала в месте установки наружней антенны.
Антенны типа "Волновой канал"
Антенна типа "Волновой канал" - директорная (направленная) антенна, в виде ряда параллельных линейных электрических вибраторов длиной, близкой к половине длины волны, расположенных в одной плоскости вдоль линии, совпадающей с направлением максимального излучения (приёма). Иногда её называют антенной Уда-Яги. В этой антенне один из вибраторов (активный) служит для подвода энергии высокочастотных колебаний; в остальных вибраторах (пассивных) наводятся (возбуждаются) электрические токи вследствие пространственной электромагнитной связи между ними и активным вибратором, фаза токов в рефлекторе и директорах, регулируемая изменением их длины, устанавливается таким образом, что вдоль антенны, в направлении от рефлектора к директорам, образуется бегущая волна. Коэффициент направленного действия такой антенны растёт с увеличением числа пассивных вибраторов и доходит до 20—30.

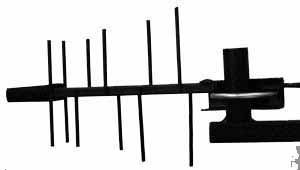

Антенна типа "волновой канал" L30-07
L30-07 - Недорогая антенна типа "волновой канал" для систем усиления GSM-сигнала. Диапазон рабочих частот 824-960 МГц, коэффициент усиления 8 dbi, диаграмма направленности 50х30 град.,поляризация вертикальная, длина 0,32 м.
Применяется в условиях хорошего сигнала в месте установки наружней антенны.
Антенна типа "волновой канал" L30-10
L30-10 - Антенна типа "волновой канал" для систем усиления GSM-сигнала. Диапазон рабочих частот 824-960 МГц, коэффициент усиления 13 dbi, диаграмма направленности 50х30 град.,поляризация вертикальная, длина 0,7 м.
Применяется в условиях нормального сигнала в месте установки наружней антенны.
Антенна типа "волновой канал" L30-15
L30-15 - Антенна типа "волновой канал" для систем усиления GSM-сигнала. Диапазон рабочих частот 824-960 МГц, коэффициент усиления 16 dbi, диаграмма направленности 50х30 град.,поляризация вертикальная, длина 1,2 м.
Применяется в условиях плохого сигнала в месте установки наружней антенны.
Антенна типа "волновой канал" L30-21
L30-21 - Антенна типа "волновой канал" для систем усиления GSM-сигнала. Диапазон рабочих частот 824-960 МГц, коэффициент усиления 17 dbi, диаграмма направленности 50х30 град.,поляризация вертикальная, длина 1,9 м.
Применяется в условиях очень плохого сигнала в месте установки наружней антенны.
Антенная фазированная решетка
Антенная фазированная решетка, состоящая из четырех (!) антенн L30-21 с сумматором.
Усиление >19 dbi (890-960МГц), Отношение "вперед/назад" > 25 дБ
Диаграмма 35° (гориз.), 8° (верт.).
Габаритные размеры 1050 х 2000 х 45 мм.
Материал антенн: алюминий, мачты: алюминий.
Применяется в условиях очень плохого и нестабильного сигнала в месте установки наружней антенны.
Панельные антенны
Панельная антенна представляет собой плоский рефлектор, на котором размещена структура активных элементов и система линий питания. Некоторые производители располагают внутри решетку из логопериодических направленных антенн.
В отличие от антенн другого типа, панельные антенны помещены в радиопрозрачный корпус и имеют небольшую толщину - около 2 см.
Корпус панельной антенны изготавливается их ABS-пластика или поликарбоната, поскольку главное требование к корпусам антенн - минимум СВЧ-потерь и максимум стойкости к перепаду температур и воздействию ультрафиолетового излучения.
Панельная антенна DS900-7
DS900-7 - Плоская панельная антенна для систем усиления GSM-сигнала. Диапазон рабочих частот 720 – 960 МГц, коэффициент усиления 7,2 dbi, диаграмма направленности 60x45 град.,поляризация вертикальная, размеры 195x130x30 мм.
Применяется для установки наружней антенны на фасадах зданий, в окнах и других местах, где требуется компактная плоская антенна.
Панельная антенна DS900-8,5
DS900-8,5 - Плоская панельная антенна для систем усиления GSM-сигнала. Диапазон рабочих частот 720 – 960 МГц, коэффициент усиления 8 dbi, диаграмма направленности 69x69 град.,поляризация вертикальная, размеры 240х240х30 мм.
Применяется для установки наружней антенны на фасадах зданий, в окнах и других местах, где требуется компактная плоская антенна.
Панельная антенна DS900-10
DS900-10 - Плоская панельная антенна для систем усиления GSM-сигнала. Диапазон рабочих частот 720 – 960 МГц, коэффициент усиления 10 dbi, диаграмма направленности 50x50 град.,поляризация вертикальная, размеры 370x370x50 мм.
Применяется для установки наружней антенны на фасадах зданий, в окнах и других местах, где требуется компактная плоская антенна.
Панельная двухдиапазонная кроссполяризованная антенна DS900/1800-5
DS900-10 - Плоская двухдиапазонная кроссполяризованная панельная антенна для систем усиления GSM-сигнала. Диапазон рабочих частот 890-960/1710-1880 МГц, коэффициент усиления 5/6 dbi, диаграмма направленности Линейная, вертикальная, размеры 150х60х125 мм.
Применяется для установки наружней антенны на фасадах зданий, в окнах и других местах, где требуется компактная плоская антенна.
Панельная двухдиапазонная кроссполяризованная антенна RAO-11-GL60
RAO-11-GL60 Антенна панельная для систем усиления GSM-сигнала большой мощности.
Диапазон рабочих частот 890-960,
Коэффициент усиления 10 dbi,
Диаграмма направленности линейная.
Легкая и прочная конструкция.
Удобное и надежное крепление к мачте или стене.
Применяется для установки наружней антенны на фасадах зданий, в окнах и других местах, где требуется плоская антенна.
Сегменто-параболические антенны
Сегменто-параболические антенны имеют больший коэффициент усиления по сравнению с логопериодическими антеннами, однако, им присуща и большая парусность.
Сегменто-параболическая антенна DS900-17СП
DS900-17СП - сегменто-параболическая антенна с высочайшим коэффициентом усиления для систем ретрансляции сотового сигнала.
Диапазон рабочих частот 720 – 960 МГц,
коэффициент усиления 17 dbi,
диаграмма направленности 12x12 град.,
поляризация линейная,
размеры 910x910x20 мм.
Применяется в условиях очень слабого и нестабильного сотового сигнала.
|
 |
