Репитеры - усилители сотового сигнала

Усилитель сотового сигнала (сотовый репитер, ретранслятор сотовой связи) - предназначен для улучшения работы сотовых телефонов в диапазонах GSM 900 МГц, GSM 1800 МГц, UMTS 3G (Мегафон, Би-Лайн, МТС) и CDMA 450 МГц (Скай-Линк) в зонах плохого приёма мобильных телефонов (слабого сигнала) - в квартирах, офисах, кафе, коттеджах (особенно в подвальных помещениях), на удалённых объектах (таких, как буровые вышки, рабочие посёлки, яхты и т.п.).

В сотовой сети связи есть места неуверенного приёма, где мобильные телефоны "плохо ловят" базовую станцию, связь неустойчивая, прерывается или вообще отсутствует. Причина этого - недостаточный уровень сотового сигнала, предаваемого базовой станцией сети сотовой связи или сотовым телефоном абонента. Чаще всего сотовый сигнал отсутствует из-за рельефа местности или из-за затенения высотными зданиями.
Так же, существует проблема - отсутствие устойчивой сотовой связи (сотового покрытия) внутри здания - в подвальных и полуподвальных помещениях, стены и перекрытия которого ослабляют сотовый сигнал. Тонированные стёкла современных бизнес-центров так же являются непреодолимой преградой на пути распространения радиосигнала операторов сотовой связи. Толстые железо-бетонные стены зданий, а так же теплоизоляция с фольгой стен и крыш домов практически полностью поглащают (отражают) радиосигнал. Так же, плохо сказывается на качестве сотовой связи "переотраженный" сигнал - это когда базовая станция находится не в прямой видимости и сотовый сигнал от базовы к сотовому телефону приходит отражаясь от соседнего здания или сооружения, возможно даже не от одного. В этом случае возможны обрывы разговора, пропадание собеседника, выпадение фраз и т.п. проблемы с сотовой связью.

При увеличении числа активных абонентов сотовой связи (в режиме разговора) происходит снижение радиуса зоны обслуживания за счет перехода на использование нескольких частотных каналов. То есть, чем больше активных абонентов в зоне действия базовой станции, тем большее требование к качеству сотового сигнала.

Чтобы решить возникшие проблемы - улучшить сотовую связь в офисе, ресторане, подвале, коттедже - необходимо установить усилитель сотового сигнала (сотовый репитер, сотовый усилитель), который обеспечит усиление сотового сигнала в нужной Вам зоне покрытия. Правильная установка усилителя сотового сигнала обеспечит полную шкалу сотовых телефонов и качественный разговор в требуемой зоне.

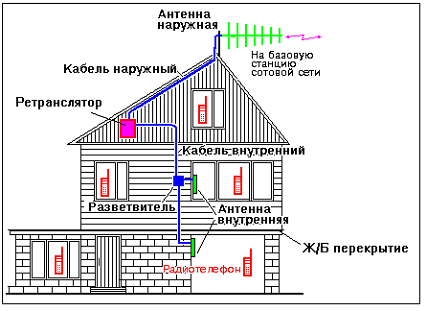

Схема работы усилителя сотового сигнала (сотового усилителя)

Снаружи к усилителю сотовой связи (репитеру) подключается внешняя направленная или всенаправленная антенна (устанавливается в месте хорошего стабильного сотового сигнала - на крыше дома, на стене здания - где уровень сотового сигнала не менее 80% шкалы сотового телефона), а с другой стороны к репитеру подключаются внутренние антенны.
С помощью внутренних антенн сотовый репитер создаёт небольшую микросоту внутри помещения и ретранслирует (передаёт) сигналы от сотовых телефонов, находящихся на небольшом расстоянии (до 50 м от антенны), в сторону базовой станции оператора сотовой связи.
Если площадь помещения большая и одной внутренней антенны не достаточно для обеспечения уверенного приема сотовой связи на всей требуемой территории, то подключается антенная разводка - несколько внутренних антенн посредством делителей мощности .

Репитер создает как бы одну маленькую соту с хорошим качеством сотовой связи, в зоне действия которой можно свободно перемещаться и разговаривать.
Репитер обеспечивает одновременную работу множества сотовых абонентов.

Основные типы усилителей сотового сигнала

На рынке представлено множество типов и моделей сотовых усилителей, предназначенных для решения определенных задач по ретрансляции сотового сигнала. Классифицировать усилители сотового сигнала можно по нескольким основным техническим параметрам.

- Частотный диапазон сотового усилителя

Важнейшей характеристикой сотового репитера является частота, которую он усиливает. Каждый оператор сотовой связи имеет строго оперделенную частотную сетку, выделяемую согласно их лицензии. Операторы стандарта GSM работают в нескольких диапазонах: GSM900, GSM1800, 3G, 4G, оператор CDMA - в диапазоне 450 МГц. Существуют усилители как на конкретного оператора (на узкую полосу только одного сотового оператора), так и на всех операторов (широкополосные ретрансляторы).

Сотовые усилители на широкую полосу диапазона 900 МГц (на всех операторов GSM900):

Усилитель сотового сигнала РСПС-0925G-03 - Самая бюджетная, маломощная, нерасширяемая модель для улучшения сотовой связи в 1 комнате.

Усилитель сотового сигнала Picocell SXB - недорогой маломощный усилитель сотовой связи, преднозначен для небольших помещений при условии хорошего сигнала на улице.

Усилитель сотового сигнала Picocell SXA - наиболее подходящий сотовый усилитель для большинства объектов 100-500 кв. м, таких как офисы, коттеджи, подвалы, рестораны. Можно подключать несколько антенн через сплиттеры для расширения зоны покрытия. Данный усилитель сотового сигнала имеет возможность настройки под параметры входного сотового сигнала и условия объекта.

Усилитель сотового сигнала Picocell SXL - сотовый усилитель повышенной мощности для больших объектов (от 500 кв. м) или для условий со слабым сотовым сигналом на входе. Имеет расширенное управление, позволяющее настраивать репитер под различные условия.

Усилитель сотового сигнала Picocell SXM - имеет те же параметры, что и модель SXL, но изготовлен в герметичном термостатическом корпусе. Это позволяет устанавливать его непосредственно на улице.

Усилитель сотового сигнала Picocell SXT - сотовый усилитель большой мощности, предназначен для ретрансляции сотового сигнала на очень больших площадях.

Недорогой усилитель сотового сигнала РСПС-0925G - отечественная модель репитера, аналогичная по параметрам Picocell SXA. Обеспечивает усиление сотового сигнала на площади 300 - 1500 кв. м с антенной разводкой.

Усилитель сотового сигнала Remotek RP 12 - корейский производитель, классическая модель небольшой мощности. Не имеет настроек.

Усилитель сотового сигнала g.925 - китайский производитель. Не имеет настроек.

Сотовые усилители на широкую полосу диапазона 1800 МГц (на всех операторов GSM1800):

Усилитель сотового сигнала 1800 МГц Picocell 1800 B75 - Современная модель усилителя мобильной связи диапазона 1800МГц. Применяется в местах преобладания базовых станций 1800 Мгц диапазона. Обычно, сотовые операторы устанавливают такие базы в местах большого скопления абонентов - центры городов, торговые и развлекательные места, гостиницы, рестораны, клубы и т.п. В таких случаях требуется устанавливать усилители, работающие в стандарте GSM1800. Данная модель обладает широкой полосой 75 МГц, и позволяет усиливать сигнал всех 3 операторов GSM-1800. Имеет большой коэффициент усиления и срднюю выходную мощность.

Усилитель сотового сигнала 1800 МГц G.1810-55 - Старая модель китайского производителя. Не всегда захватывает весь частотный диапазон 1800 Мгц, поэтому иногда некоторые операторы этим репитером не усиливаются.

Усилитель сотового сигнала 1800 МГц G.1820 - более новая модель, чем G1810-55, однако, имеет те же недостатки, что и предыдущий сотовый усилитель GSM-1800.

Сотовые усилители двухдиапазонные 900/1800 МГц (на операторов GSM 900/1800):

В настоящий момент все сотовые операторы работают в обоих диапазонах, однако 1800 МГц диапазон имеет приоритет в 20 dB. При установках на объектах, находящихся в городах (офисы, квартиры) или в местах большой плотности абонентов (торговые центры, бизнес-центры) лучшим решением является установка именно двухдиапазонных усилителей .

Двухдиапазонный усилитель сотового сигнала 900/1800 МГц Picocell 900/1800 SXB - совмещает в себе усилитель мобильной связи на 900 и 1800 Мгц, объединенные через комбайнер. Усиливает всех операторов в обоих диапазонах GSM 900 МГц и DCS 1800 МГц. Идеально подходит для небольших объектов.

Двухдиапазонный усилитель сотового сигнала 100 мВт 900/1800 МГц Picocell 900/1800 SXA - более мощная модель двухдиапазонного усилителя мобильной связи на 900 и 1800 МГц с регулировками и настройками. Усиливает всех операторов в обоих диапазонах GSM 900 МГц и DCS 1800 МГц. Идеально подходит для объектов площадью 300 - 1500 кв. м. Рекомендуется устанавливать на объектах в городах или с большим количеством абонентов.

Полосовые усилители сотового сигнала (на полосу оперделенного оператора GSM):

Усилитель сотового сигнала 1800 МГц Picocell 1800 B15-25 на полосу конкретного оператора Полосовые усилители мобильной связи применяются для усиления сигнала определенного оператора (только одного). Изготавливаются такие полосовые усилители мобильной связи под заказ с указанием точного частотного диапазона и поддиапазона, а так же номеров каналов.

Полосовой усилитель сотового сигнала 900 МГц Picocell S2T на 2 полосы - Полосовой усилитель на 2 полосы с большой выходной мощностью, и большим коэффициентом усиления. Аппарат операторского класса.

Полосовой усилитель сотового сигнала 900 МГц Picocell S2M на 2 полосы

- Выходная мощность сотового усилителя

В зависимости от площади и типа объекта, требуется и разная выходная мощность сотового усилителя. Чем больше объект, тем большая выходная мощность требуется. Помимо площади, влияние имеют материал стен и перекрытий, конфигурация помещений, количество активных абонентов, удаленность до базовой станции мобильного оператора и пр. Для точных расчетов требуется техобследование объекта.

Маломощные репитеры мобильной связи до 50 кв. м (на 1-2 комнаты)

Усилитель сотового сигнала РСПС-0925G-03 - маленькая мощность усилителя расчитана на небольшое помещение. Ж/б стены не пробивает! Не расширяется подключением дополнительных антенн!

Усилитель сотового сигнала Picocell SXB - такая же маломощная модель сотового усилителя, но в отличи от RSPS03, к нему могут быть подключены дополнительные антенны.

Усилитель сотового сигнала Remotek RP 12 - Мощности данного усилителя хватает для подключения 2-4 антенн. В этом случае, усилитель мобильной связи обеспечит улучшение сотовой связи на площади до 200 кв. м.

Усилители мобильной связи средней мощности - до 300 кв. м (на 5 - 8 комнат)

Усилитель сотового сигнала Picocell SXA - Средняя выходная мощность - 100 мВт - оптимальна для большинства объектов. К данному усилителю мобильной связи можно подключить до 8 антенн и расширить зону радиопокрытия мобильной связью.

Усилитель сотового сигнала РСПС-0925G - Данный репитер аналогичен во параметру выходной мощности модели Picocell SXA. Может с успехом применяться в офисных и жилых помещениях для улучшения качества мобильной связи.

Усилитель сотового сигнала g.925 - Китайский упрощенный аналог, не имеет настроек и дисплея.

Усилитель сотового сигнала 1800 МГц Picocell 1800 B75 Репитер средней мощности, но 1800 Мгц диапазона. Специфика распространения радиоволн такова, что чем выше частота, чем больше волна отражается от поверхности и меньше проникает через препятствия. Поэтому при одинаковой мощности, усилитель 1800 Мгц диапазона покрывает обычно меньшую площадь.

Усилители мобильной связи повышенной мощности - до 1000 кв. м (на 8 - 12 комнат или для сложных условий установки)

Усилитель сотового сигнала Picocell SXL - Более мощный ретранслятор сотового сигнала, позволяет улучшать сотовую связь на больших площадях, подключая множество антенн (до 10 шт.), или пробивать Ж/Б стены и перекрытия в ситуациях, когда невозможно протянуть кабель и подключить внутреннюю антенну.

Усилитель сотового сигнала Picocell SXM - Та же мощнось, что и Picocell SXL, только в термоконтейнере для установке на улице.

Полосовой усилитель сотового сигнала 900 МГц Picocell S2M на 2 полосы

Усилители мобильной связи большой мощности - до 2500 кв. м (больших площадей или для сложных условий установки)

Усилитель сотового сигнала Picocell SXT Ретрансляторы большой мощности требуются для покрытия больших территорий или обеспечения ретрансляции сотового сигнала в помещениях с железобетонными стенами без возможности прокладки кабеля. В некоторых случаях, усилители такой мощности используются вместе с узконаправленными антеннами для обеспечения связью удаленного объекта.

Полосовой усилитель сотового сигнала 900 МГц Picocell S2T на 2 полосы

Расчет системы ретрансляции сотового сигнала GSM и выбор оптимального оборудования производится опытными инженерами по результатам техобследования объекта.
